双卧轴混凝土搅拌机内部结构分析

作者：昌利建机         发表时间：2017-01-04



双卧轴搅拌机可以将混凝土原料进行充分的混合搅拌，以满足施工的需求，是搅拌混凝土的专用设备。本文就双卧轴搅拌机内部结构进行分析。

1.搅拌轴

双卧轴混凝土搅拌机内装有两根水平配置的搅拌轴，国内一般采用实心轴，加工方便，而且也可靠实用。铲片式搅拌轴系统存在搅拌臂与搅拌轴的联接方式问题，现有的插孔焊接式、抱轴式、卡轴式，考虑插孔焊接式有简单优势，又对轴的强度无削弱，一般采用焊接式。

2.搅拌叶片

每根搅拌轴上均装有搅拌叶片。在靠近搅拌筒两端的搅拌臂上分别装有侧叶片，可刮掉端面上的混凝土，并改变混凝土的流向。根据目前国内外卧轴式搅拌机叶片结构型式看，广泛采用铲片式，就单个叶片来说，它是一个平板，他通过搅拌臂与轴形成一体，使全部叶片呈螺旋线分布，叶片间没有直接联系，种化整为零的结构方式使得叶片的加工安装非常方便。

3.搅拌臂

搅拌臂与搅拌轴用螺栓连接，维修性能好，便于更换；叶片与搅拌臂用螺栓连接，而且搅拌臂上设有长条孔便于调整叶片与衬板间隙，在靠近搅拌罐两端的搅拌臂上，分别装有侧叶片，用于刮掉端面上的混凝土。

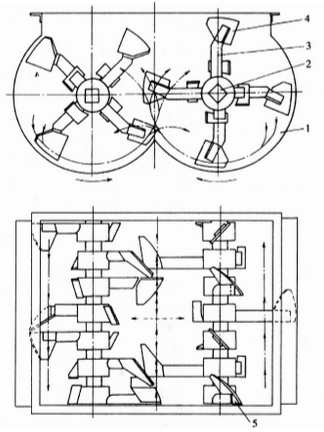

1—搅拌筒  2—搅拌轴  3—搅拌臂  4—搅拌叶片  5—侧叶片

有关双卧轴混凝土搅拌机的内部结构昌利建机就为你介绍到这里了，如需咨询购买混凝土搅拌设备，欢迎致电昌利销售热线。
